アメリカとインド市場のためのプライベート模具IRリピエーター20-60KHzダブルバンド

* 信頼性の高いIRセンサー:すべてのIRセンサーは,アメリカブランドの Vi-Shayで,信頼性の高い品質です.

* 高い感受性:高感度センサーで 遅延なくリアルタイム送信

CFLフレンドリーこの装置は,コンパクトな熒光照明のある場所に設置され,ほとんどの照明環境で動作します.

* LED表示:LED表示電源が接続され 信号が送信されています

* ブロードバンドリモコン:広範囲の周波数帯で,市場にあるほぼすべての電子機器と互換性があります.

* サイズ:シンプルな設計で 簡単に設置し 修理できます

モデル:IR5000

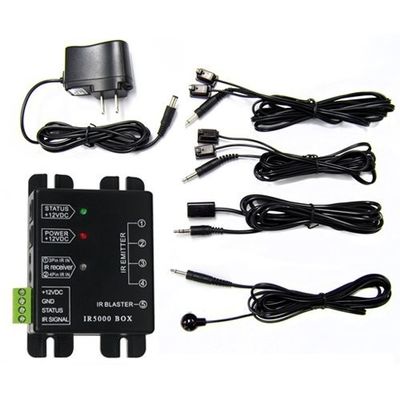

パッケージは含まれます

1×隠されたIRリピーターボックス

1×3.5mm IR受信機

2×IRエミッター

1×IRブラスター

1×プラグイン電源

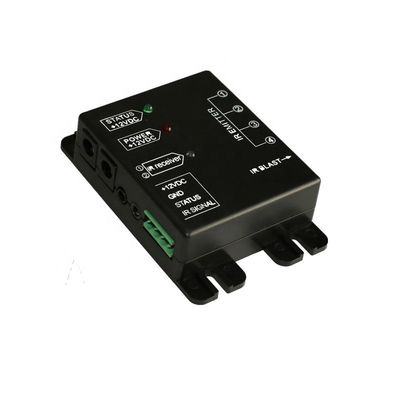

IR モジュール

電源:DC12V/250mA (製品付)

IR入力:

1×3.5mmのジャックコネクタ,IR-CV-3受容器用の,3本の電源プラグ)

1×3.5mmのジャックコネクタ,IR-CV-4受信機用 (4本の電導栓)

IR エミッター出力:

4×3.5mmのジャックコネクタ,IR-EM-3エミッター用

1×3.5mm ジャックコネクタ,IRブラスター用

状態表示: システムオン/オフ表示の緑色LED

IR信号表示:青色表示LED

電源表示:赤色 LED

尺寸: 55×85×23mm

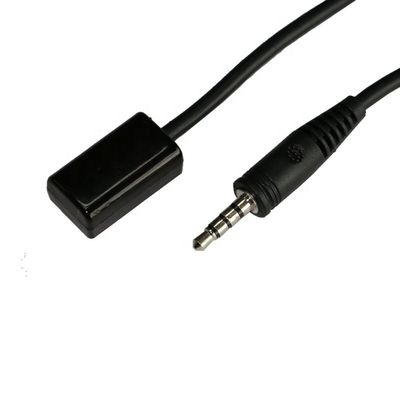

IR受信機 (IR-CV-4)

周波数帯25〜60KHz

IR受信範囲: ±10m

IR受信角:中心から90o ((+45o/-45o)

IR受信機接続: 1×3.5mm ジャックプラグ ((4本の電導プラグ)

キャベルの長さ: 1 × 2m,最大100mまで拡張可能

尺寸: 25×14×9mm

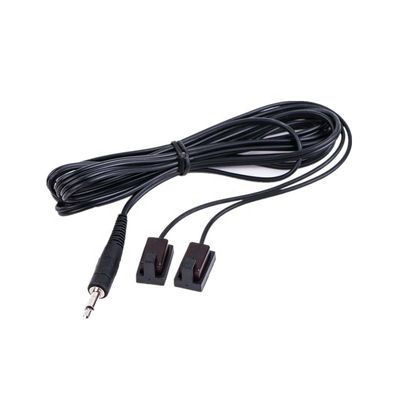

IRエミッター (IR-EM-3)

接続: 3.5m ジャックプラグ (モノ)

IRLED: 2×IRエミッターLED

ケーブル長さ: 2メートル

最大前向き電流: 100mA

前向き電圧最大: 1.5V

ピーク波長 940nm

放出器の寸法: 19 x 11 x 12mm

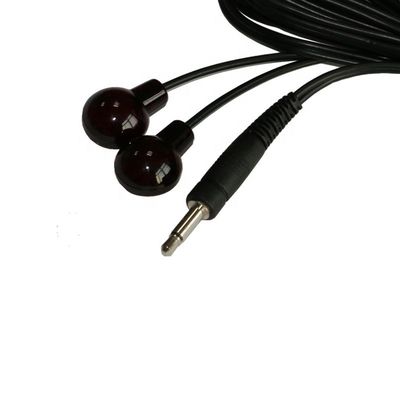

IRブラスター

接続: 3.5mm ジャックプラグ (モノ)

IRLED: 2x IRブラスターLED

ケーブル長さ: 2メートル

IR送信範囲: 2メートル

IR送信角: 90° (中心から45°/-45°)

サイズ: 22 x 16 x 8mm

電源アダプタ

入力:AC100-240V

出力:DC12V/250mA

DCプラグ 5.5×2.1mm

梱包方法: カラーボックス
カートン 量: 40個
カートンのサイズ: 48x32.5x30cm
カートンの重量: 12/11kg

Q:IRリピーターとは?

A: IR リピエーター,または赤外線リピエーター,IR リレーまたはIR拡張子としても知られています.既存のIRリモコンを使用して,エンターテインメントキャビネットや機器クローゼット内の閉ざされたドアや壁の裏にあるオーディオビデオコンポーネントを操作できるようにする装置です..

Q:赤外線リペイターはどのように動作しますか?

A: IR リピーターは,リモコンからIR信号を受信し,変換し,配線で装置の隠れた箱に送信します.信号は赤外線信号に変換されます装置に吹き飛ばされます

作業には3つの段階があります.

まず IR信号をリモコンから受信します

2つ目は,IR信号を電気信号または無線周波数信号に変換し,デバイスを通して送信します.

最後に受信された信号は,機器が認識できる赤外線光に変換されます.

このプロセスは動作するためにいくつかの異なるコンポーネントを必要とし,通常はIRリペイターキットとして知られるものに詰め込まれます.

Q: 単帯と二帯のIRリペーターの違いは何ですか?

A: すべてのIR信号には異なる周波数があり,これらの周波数はキロヘルツ (kHz) で測定されます.すべてのデバイスが使用する2つの一般的な周波数帯があります.これらの帯は帯と呼ばれます.第1帯は33〜43kHzの周波数を含む.デバイス (テレビのように) を制御するには,リモコンとテレビは同じ周波数で動作する必要があります.

シングルバンドIRリペイター: 1 つの周波数のみに互換性がある. 通常,シングルバンド周波数は 33-43 kHz で,ほとんどの DVD と Blu Ray プレーヤーで動作する.

双帯IRリペイター: 双帯IRリペイターは両周波数 (33-43 kHzと44-60 kHz) で動作し,ほとんどのAVデバイスと互換性がある.

覚えておいてください:IRリピーターが周波数と互換性がない場合,信号を通さないので,デバイスを制御することはできません.現在,すべてのUM Audio IRリピーターはダブルバンドリピーターですAVデバイスのほとんどに対応しています.

Q:IRリピーターをどのように設置しますか?

A: まず,IR リピーター ボックスを 娯楽用キャビネットや 機器のクローゼットの中に 平らな表面に置いてください.

B. 貼りテープを剥がして貼り付けることで,IRエミッターを装置のIR窓に並べ/横に置き,その後IRエミッターケーブルをリピーターボックスに接続する.

C. リモコン信号を受信できるIR受信機を置き,その後IR受信機ケーブルをリピーターボックスに接続する.

D. 電源アダプターにプラグインして クローゼットやキャビネットの裏にあるデバイスを制御できます

詳細なインストール説明については,UM Audio IR リピーターパッケージに含まれるユーザーマニュアルを参照してください.

Q: UM Audio はどんな IR 製品を提供していますか?

UM Audioは主にワイヤレスIRリピエーター,ワイヤレスIRリピエーター,IRリピエーター用アクセサリーを提供しています.ワイヤレスIRリピエーターには,さまざまなタイプがあります.顧客は実際の使用環境に基づいて選択することができますまた UM Audio は OEM を歓迎し,クライアントの要求に応じて IR リピーターを設計・製造することができます.

寧波ウマ電子技術株式会社 (株式会社) は,プロのメガフォンとIR拡張器メーカーです.私たちは2012年にビジネスを始めました.特に製造と設計に焦点を当てています.私たちは多くの有名なオーディオ / ビデオとホームオートメーションブランドと協力しています.
